合肥自動化鴻昇科技污水處理控制系統案例分享

小編合肥自動化鴻昇科技針對阜陽污水處理案例介紹如下：

  一．項目概況

　　阜陽污水處理工程是發改委批準的市級重點項目，該工程設計規模為日處理污水10萬噸，該污水處理控制系統采用UniMAT PLC模塊加西門子的S7-300 CPU控制系統，上位控制系統采用西門子WINCC上位控制系統，對污水處理廠的設備進行監控。

　　二．控制對象：

　　本項目主要控制現場設備（泵、閥門等）的開、關、停、運轉；電動閥門的開啟、關閉；關鍵設備的連鎖；實現污水/粗格柵/細格柵/CASS池/加藥間/污水脫泥間/填埋場整個污水處理控制系統過程的生產自動化。

　　三．系統配置

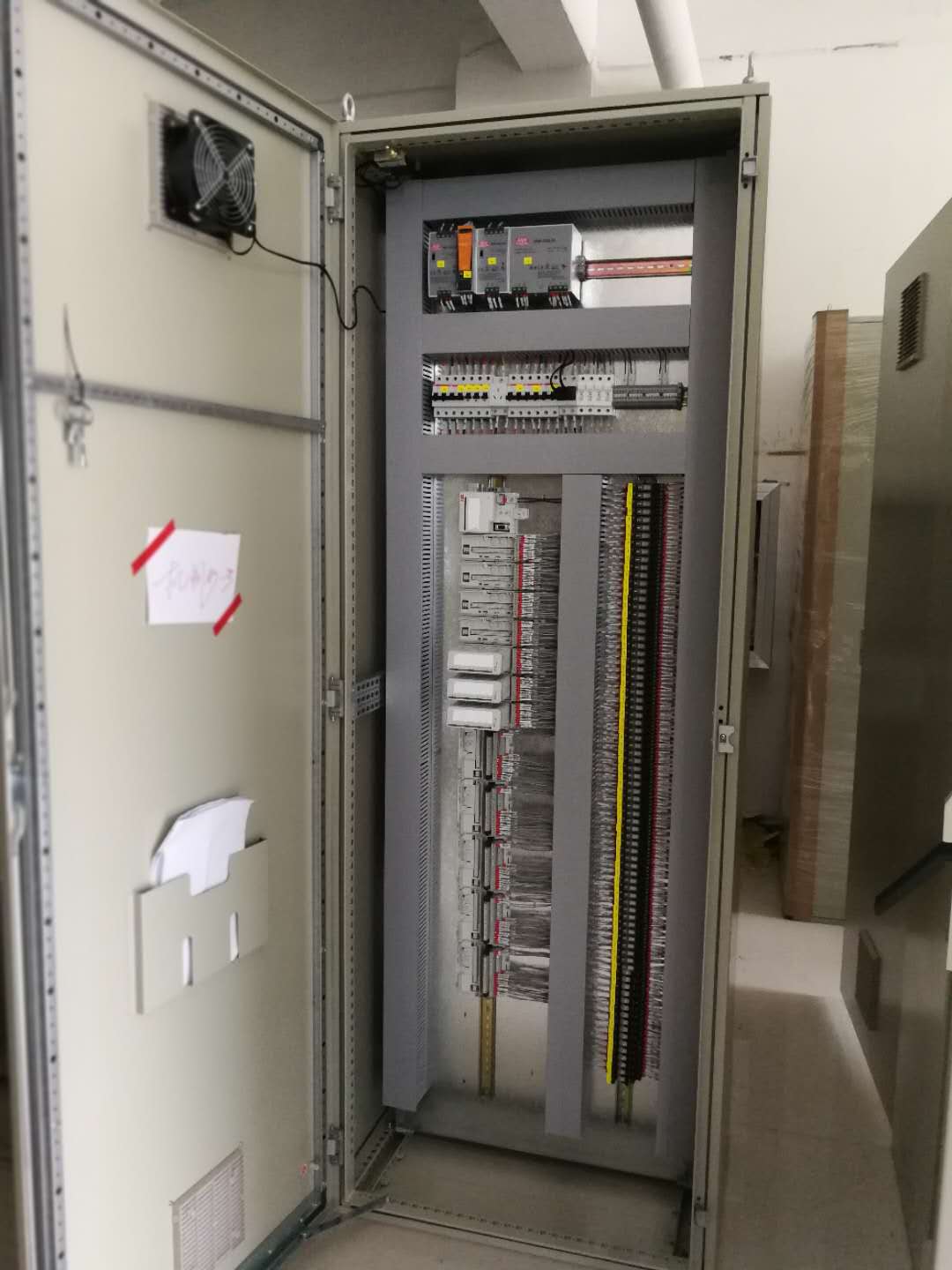

　　采用西門子公司的CPU315-2DP和CP343-1 Lean模塊，分布式I/O模塊均采用UniMAT 300系列的模塊，現場控制站和污泥脫水間通過EM277用DP方式連接，現場控制站和加藥間采用MODBUS轉DP的方式連接。整個系統由1套PLC現場控制站，1臺操作員站，1臺工程師站組成。中央控制室和現場控制站采用以太網連接，由中央控制室的操作員站提供動態顯示生產流程實時信息以及全部報警功能。中央控制室監控系統采用西門子WINCC組態軟件 ，WINCC是西門子公司推出的組態軟件平臺，它使用方便，可構造靈活的界面和強大的功能，用WINCC組態軟件能開發出較強的組合畫面。

　　四．系統功能與實現

　　1．系統工藝

　　總工藝流程畫面

　　進廠污水通過粗格柵過濾后，進入污水調節池，再經過污水提升泵提升后，經過細格柵，之后進入沉砂池，再進入CASS池進行曝氣處理，曝氣后再進行沉淀，沉淀后將污泥排到污泥儲存池，然后再進行污泥脫水。CASS池的污水沉淀后排到接觸消毒池，通過加藥間進行化學處理，從而達標排放。還有其它一些報表，交接班等輔助界面。

  小編就介紹到這里詳細內容可以咨詢我們。
